铝合金焊接为什么比碳钢难？技术难点解析

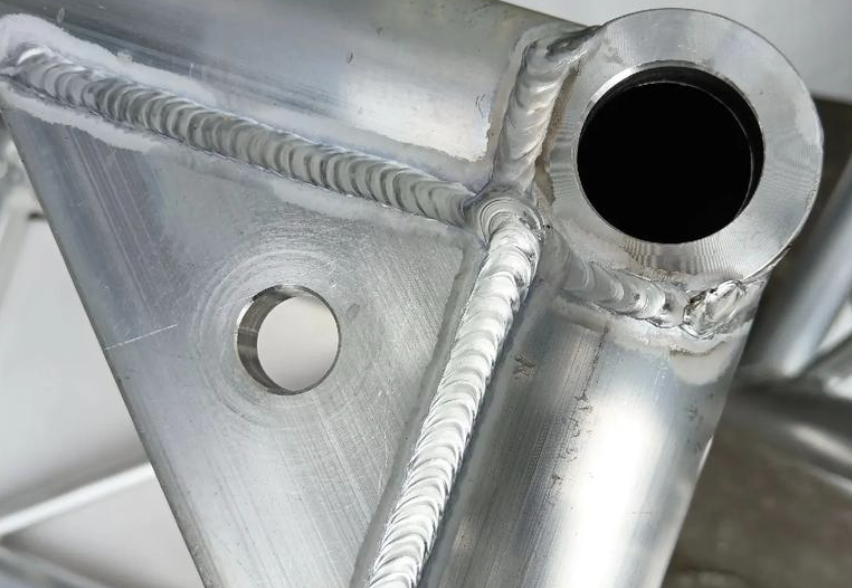

干过铝合金的兄弟都知道，那玩意儿脾气比碳钢倔多了。有个焊工朋友小刘，碳钢焊了三年活挺漂亮，一碰铝合金，第一天就烧穿三块板，气得他把焊枪一摔，蹲车间门口抽了半包烟。这事儿真不怪他手艺差，铝合金这材质，天生就是给焊工出难题的料。

热胀冷缩比碳钢大得多，变形能让你怀疑人生

碳钢受热也会变形，但还在咱们能控制的范围内。铝合金膨胀系数差不多是碳钢的两倍，你这边刚起弧，那边板子就翘给你看。我们车间老赵焊一个铝合金油箱，一开始没做反变形，焊完整个箱体扭成了麻花，老板心疼得直嘬牙花子，材料费加返工搭进去小两千。后来学乖了，

焊之前先用烤枪预热到一百多度，工装压得死死的，才勉强控制住。

而且铝合金导热快，散热也快。碳钢焊完熔池慢慢冷，你有时间给下一个动作。铝合金呢，热量嗖一下就散走了，熔池凝固得比你眨眼还快，手稍微慢半拍，未熔合、气孔全来了。所以焊铝合金，手得比焊碳钢快一个节奏，眼睛得一直盯着那摊亮晶晶的小水洼，等你感觉熔得差不多了，其实已经晚了。

表面那层氧化膜，拿它没办法就等着出气孔

碳钢表面有点锈、有点油，拿磨光机蹭蹭就能焊。铝合金那层氧化膜，熔点两千多度，铝本身才六百多度就化了。你想象一下，好比一块冰外面裹层铁壳，冰化了铁壳还没动。焊的时候，氧化膜耷拉在熔池边上，一旦卷进去就成了气孔、夹渣。在船厂干活的张师傅有次焊铝合金舷梯，交检发现密麻麻都是针孔，探伤直接给判了废，原因就是清根没清彻底，氧化膜搅进根部了。

干铝合金，焊接前必须用不锈钢刷使劲蹭，还得是专用的，不能沾过铁锈。蹭完马上焊，搁十分钟又生成新氧化膜，白蹭。氩弧焊交流档能阴极破碎打掉氧化膜，所以铝合金管管对接，还得看氩弧打底。但就算这样，清理不彻底也白搭，新手第一道关就得学会跟这层透明膜较劲。

温度控制要人命，稍不注意就塌陷或者未焊透

碳钢熔池颜色变化明显，发白发亮就是热了，发暗就知道要收弧。铝合金不一样，从固态到液态颜色几乎不变，你根本看不出来它什么时候要塌。去年我焊一个铝合金容器，立焊位置，电流稍微大了五安培，眼睁睁看着熔池跟化了的猪油一样往下流，根本兜不住，背面直接烧出一个窟窿。补焊又得打磨、清理，折腾半天。

铝合金对热输入特别敏感。电流小了，熔深不够，碳钢你能多停一秒让它熔进去，铝合金这么干，热量立刻横向扩散，根部一点不透，毫无熔合痕迹。电流大一点，中间就塌，或者合金元素烧损变脆。所以焊铝合金的焊工，调电流都要来回试好几遍，还得根据板厚、接头形式、焊接位置去微调。我常用的笨办法是，先在废料上焊一段，看背面成型再干活，别舍不得那点试板。

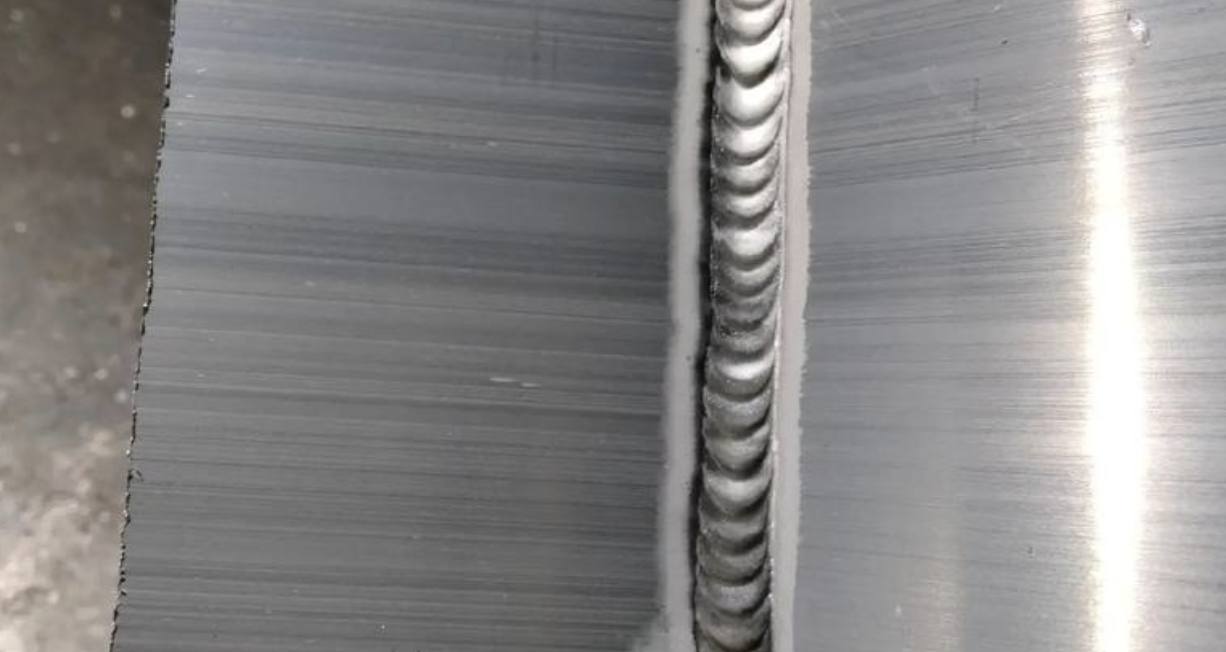

说到底，铝合金这活儿就是逼着你把基本功磨得死死的，清理、预热、电流、速度，样样不能马虎。碳钢还能靠手法遮遮丑，铝合金直接反应你的真实水平。刚开始上手别急着挣钱，先拿小板子练，练到熔池听话了再说。
